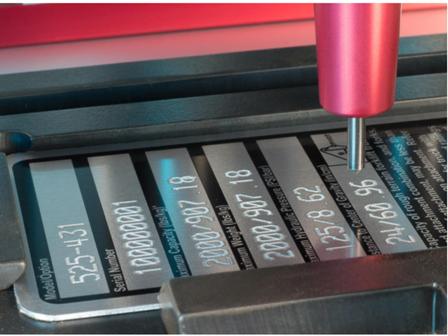

Chaque système génère des caractères constitués d’un ensemble de points par l’intermédiaire d’une pointe en carbure de tungstène se déplaçant sur une table croisée.

Mouvements en X et Y obtenus à l’aide de moteurs pas à pas pilotés par un contrôleur électronique, qui gère la puissance de l’outil de marquage et contient le logiciel d’exploitation du système.
Chaque ensemble peut être exploité en mode autonome ou esclave où les instructions sont délivrées par un automate programmable ou par un PC industriel.

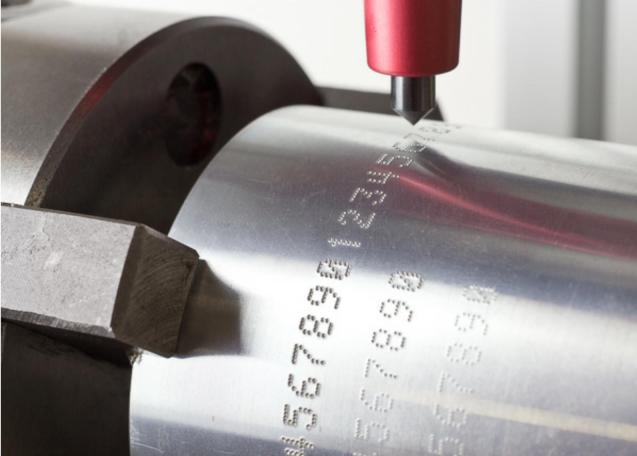

Les pièces marquées peuvent être de formes et de matières différentes, de surfaces irrégulières, rugueuses, brutes de forme de fonderie, pré-traitées et avec une dureté pouvant atteindre 62 HRC.
Il est à noter que l’amplitude du stylet est de 15mm et permet donc sans ajustement sur l’axe vertical de marquer des pièces présentant une différence de niveau jusqu’à 10mm.

Contrôleur avec écran tactile durci – Modèle sur socle et colonne – Version électro-pneumatique ou électro-magnétique.

Ce système de marquage sur socle et colonne génère des caractères constitués d’un ensemble de points par l’intermédiaire d’une pointe en carbure de tungstène se déplaçant sur une table croisée dont les mouvements en X et Y sont obtenus à l’aide de moteurs pas à pas.

CONTROLLED DOT – Police de caractères avec possibilité de spécifier
la densité des points à marquer. Recommandé pour les marquages profonds.

PNEUMATIC PIN – Le débattement de la pointe est généré pneumatiquement. Recommandé pour le marquage sur des surfaces irrégulières.

DEEP MARKING – Marquages profonds.

VIBRATING DOT – Les caractères sont marqués avec une légère vibration de la pointe. Recommandé pour les marquages rapides avec une très grande qualité.

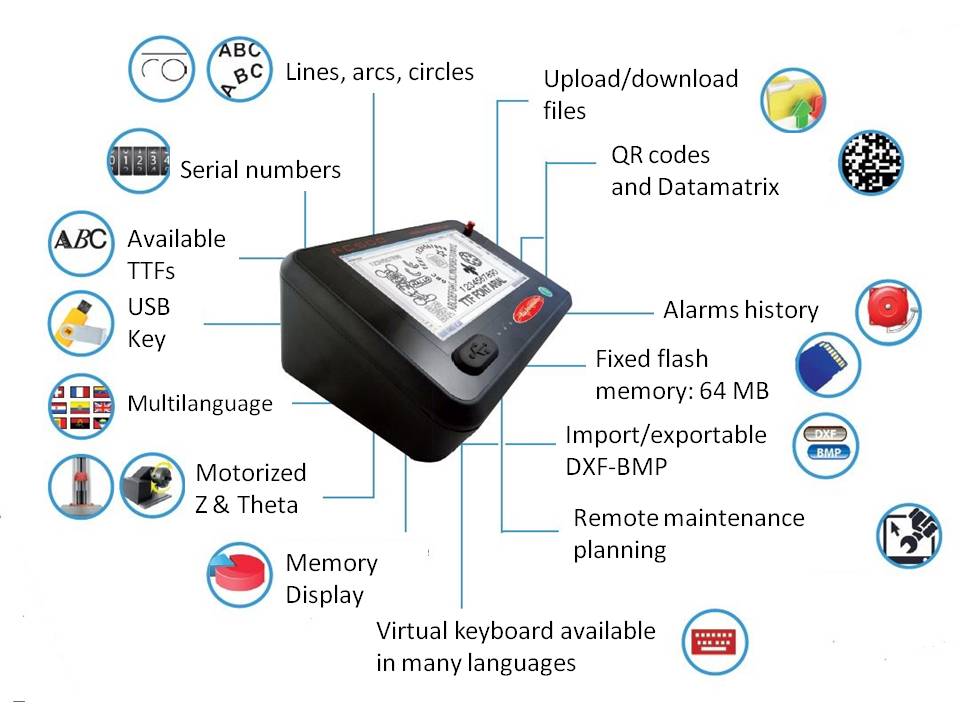

Le contrôleur AC500, équipé d’un écran tactile de 7’’, offre une navigation très aisée à l’aide d’un simple stylet.

Ce dernier possède une multitude d’interfaces :
– Liaisons RS232/RS485, Ethernet, I/O situées à l’arrière du contrôleur,
– Port USB en façade (pour charger et sauvegarder les logos et fichiers de marquage).
Développé sous système d’exploitation LINUX, pour plus de fiabilité, le logiciel intégré dans le contrôleur permet de générer des fichiers de marquage de manière très aisée. L’écran de prévisualisation permet à chaque modification de savoir ce qui va être gravé et avec notion du temps de cycle

Le contrôleur AC250, équipé d’un clavier à membrane et de LEDS, permet de piloter la tête de marquage micro-percussion depuis un PC sous environnement Windows.

Ce dernier possède une multitude d’interfaces :
– Liaison Ethernet, I/O situées à l’arrière du contrôleur,
– Port USB (pour charger et sauvegarder les logos et fichiers de marquage).

Le contrôleur AC250 est pourvu d’une mémoire interne, ce qui permet de travailler sans PC.

Il suffit alors de charger des fichiers de marquage pour démarrer les cycles de gravure.

Ce logiciel, fonctionnant sous Windows, permet avec une très grande ergonomie de réaliser des fichiers de marquage intégrant du texte, des logos, des codes 2D Datamatrix,…
L’écran de prévisualisation permet à chaque modification de savoir ce qui va être gravé et avec notion du temps de cycle.

Le programme permet :
– La création de texte utilisant différentes polices (5×7, 11×16, OCR,…) ainsi que les polices  » True Type Windows. »
– Le positionnement, la rotation et l’alignement de différents objets entre eux ou par rapport à une référence dans le champ.
– La création de codes Data-Matrix (bidimensionnels 2D).
– L’incrémentation automatique de champs type date/heure, compteur …
– L’importation de fichiers images et vectoriels : *.BMP, et *.DXF
– La gestion d’une base de donnée au format CSV ou TXT.
– D’avoir en temps réel une estimation du temps de cycle.
– D’avoir en permanence un auto-diagnostique du système.
– De bénéficier d’une traduction dans plus de 20 langues (français, anglais, allemand, espagnol, russe, chinois, …).
